VALVOLA DI BLOCCO D.E.CONTROLLO DISCESA 1/2'' ACCIAIO

Descrizione

Valvole Overcenter doppio effetto in linea

Impiego
Valvola utilizzata per controllare il movimento e il blocco dell’attuatore in entrambe le direzioni realizzando le seguenti funzioni:

* discesa controllata del carico che non sfugge trascinato dal proprio peso, in quanto la valvola non consente alcuna cavitazione dell’attuatore;
* limitazione della pressione massima in caso di urti dovuti al carico, ai sovraccarichi o a manovre brusche (controllo del carico con distributore a centro aperto).
Materiali e caratteristiche
Corpo: acciaio zincato
Componenti interni: acciaio temprato termicamente e rettificati Guarnizioni: BUNA N
Tenuta: trafilamento trascurabile
Taratura standard: 320 Bar
La taratura della valvola deve essere almeno 1,3 volte superiore alla pressione indotta dal carico per consentire alla valvola di chiudersi anche quando sottoposta alla pressione corrispondente al carico massimo.

Montaggio

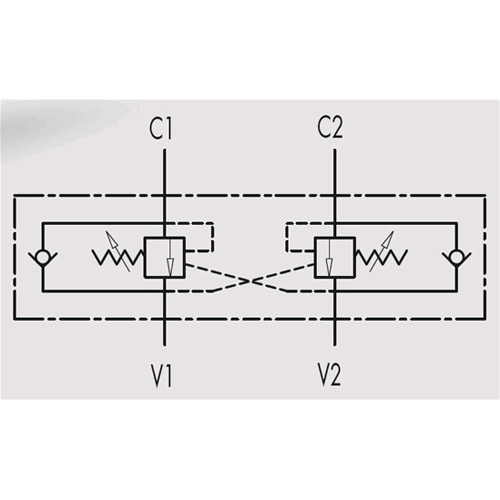

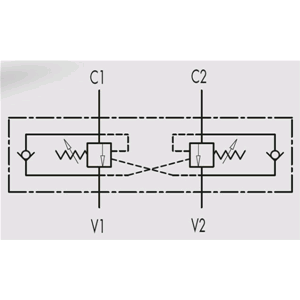

Collegare V1 e V2 all’alimentazione e C1 e C2 all’attuatore da controllare. Il montaggio è in linea.
